在航空航天、汽车电子、军工装备及新能源等高端制造业的可靠性验证体系中，单一环境因素的测试已难以真实反映产品在实际服役过程中的复合应力工况。温湿度振动三综合试验箱（亦称三综合试验箱、温湿振三综合试验系统）正是为解决这一痛点而生的核心装备。它将温度、湿度气候应力试验与振动力学应力试验集成于同一腔体，能够同时或分别施加温度、湿度及振动三种环境应力，精准模拟产品在运输、车载、机载及户外服役等真实场景中所承受的复合环境条件。

一、工作原理与技术架构

温湿度振动三综合试验箱的核心价值在于多应力同步耦合——在同一工作腔内，将温度（高温或低温、温度变化）应力、湿度应力与振动应力按规定的组合方式和周期性时序，同时施加于试验样品。

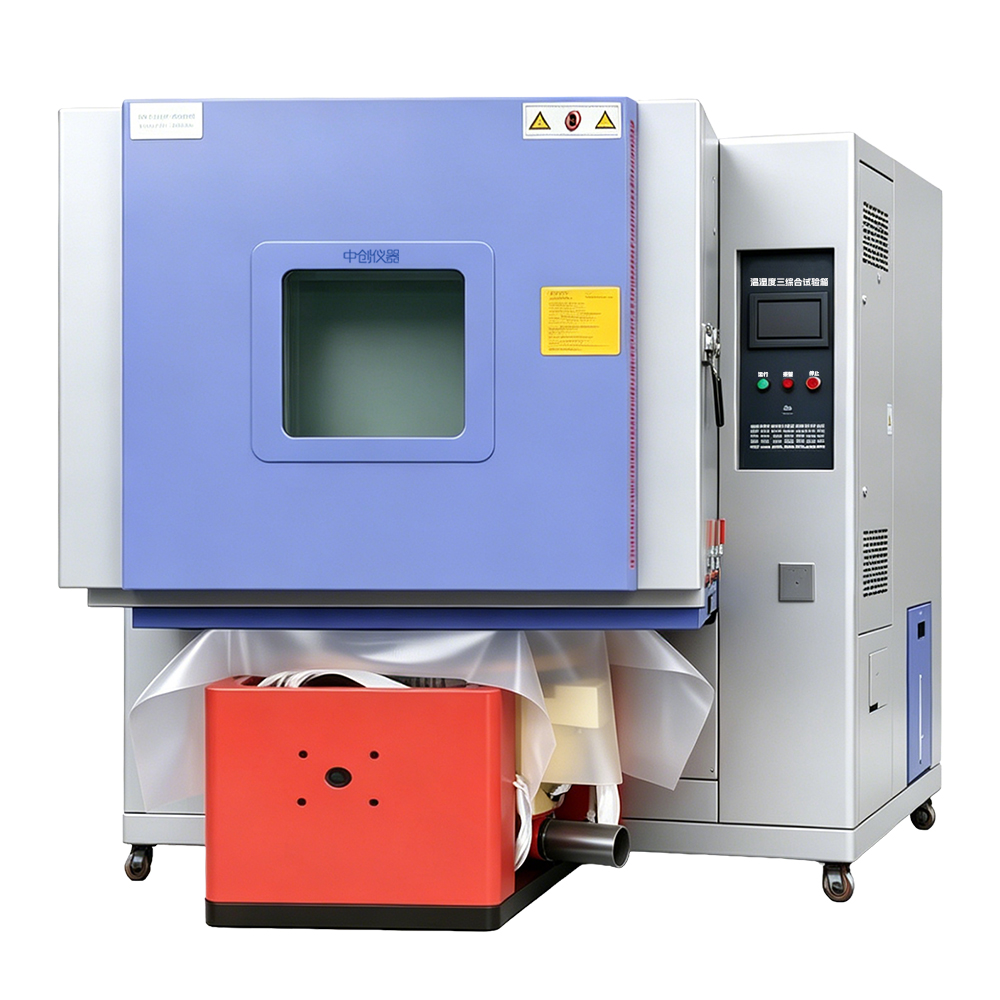

其系统架构主要由气候箱（温湿度箱） 与振动试验台两大部分综合构成。气候箱负责提供可控的温湿度环境，振动台则向样品施加规定波形与量级的机械振动。在实际运行中，试验箱通常设计为振动台固定、试验箱移动的形式，箱体配备气囊及卸压装置以平衡振动时的气压变化。

二、核心技术参数

正航仪器温湿度振动三综合试验箱的典型技术指标如下：

温湿度参数：温度范围常规覆盖 -70℃ 至 +150℃，部分可扩展至 -90℃～+200℃；湿度范围通常为 20%RH 至 98%RH，定制机型覆盖5%RH～98%RH；温变速率通常为1.0℃/min至4.0℃/min，定制特殊款可达 5℃/min到15℃/min。

振动参数：振动频率范围可达 2～2500Hz；最大激振力可达 20000N（约20kN） ；最大位移（峰-峰值）可达 51mm；最大加速度可满足 1200m/s²；支持正弦、随机、冲击等多种振动波形。

三、系统构成与设计特点

三综合试验箱的系统集成度远高于单一功能设备，其构成涉及钣金加工、制冷、加热加湿、控制及振动等多个子系统。

箱体结构：外壳采用优质冷轧钢板并经喷塑或烤漆处理，内胆采用SUS304不锈钢板，保温层为高密度超细玻璃棉或硅酸铝纤维。门与箱体之间采用双层耐高温密封条，观察窗为多层中空钢化玻璃或镀膜防霜玻璃。箱体设有测试孔、照明灯及便于振动台体移入移出的导轨结构。

制冷系统：多采用法国泰康等品牌全封闭压缩机，根据温度范围采用单级或多元复叠式制冷技术，使用环保制冷剂。

加热与加湿系统：加热采用不锈钢翅片式或无尘加热器，通过PID+SSR方式进行控制。加湿系统采用不锈钢铠装加湿器，配备水位控制、防干烧保护及储水箱自动上水系统。

振动系统：包括振动发生器、开关式功率放大器、数字式振动控制仪及加速度传感器。

控制系统：核心为智能PID微电脑控制仪表或可编程触控屏，支持程序控制与定值控制，具备通讯接口、自诊断、故障报警及断电记忆等功能。

安全保护系统：涵盖设备超温、欠相/逆相、过载、超压、漏电等保护，以及振动系统的过热、过电流、过电压、过位移保护。

四、与单一环境测试的本质区别

与单独使用恒温恒湿箱或振动台进行测试相比，三综合试验箱的核心优势在于应力耦合效应的真实还原。单一因素作用只能暴露由单一应力引发的失效模式，而三综合试验能够揭示温度、湿度与振动三者协同作用下产生的复合失效——例如，高温软化材料后叠加振动导致的变形加速、湿热环境降低绝缘性能后叠加振动引发的短路风险等。与单一因素作用相比，三综合试验更能真实地反映电工电子产品在运输和实际使用过程中对温湿度及振动复合环境变化的适应性。同时，多应力同步施加大幅缩短了试验周期，测试效率更高。

五、主要应用领域

温湿度振动三综合试验箱广泛应用于对产品可靠性有严苛要求的各行业。

航空航天与军工：用于机载电子设备、卫星组件、导弹导引头等装备在极端高低温、大加速度振动及长时间循环条件下的环境适应性考核。该设备也是满足国家军用标准GJB 899可靠性鉴定和验收试验的核心装备。

汽车电子与新能源：考核发动机控制单元、车载传感器、动力电池包、电机控制器等在路面随机振动叠加昼夜温变、湿热环境下的结构强度与功能稳定性。新能源汽车电池包的振动与温湿度耦合测试是该领域的典型应用场景。

电子与半导体：用于芯片、PCB板、连接器等元器件在温湿度与振动复合应力下的可靠性筛选，提前暴露虚焊、接触不良等早期缺陷。

此外，该设备在兵器、船舶、智能制造、新能源、通讯、计量、铁路、电力、医疗及科研院校等国民经济重点领域均有广泛应用。

六、执行标准

三综合试验箱的设计与验证需严格遵循多项国内外权威标准：

国内标准包括：GB/T 2423.1-2008（低温）、GB/T 2423.2-2008（高温）、GB/T 2423.3-2006（恒定湿热）、GB/T 2423.10-2008（振动Fc）、GB/T 2423.102-2001（温度/低气压/振动综合）；GB/T 10589-2008（低温试验箱技术条件）、GB/T 10592-2008（高低温试验箱技术条件）；GJB 150.3A-2009（高温）、GJB 150.4A-2009（低温）、GJB 150.9A-2009（湿热）、GJB 150.16A-2009（振动）、GJB 150.24A-2009（温度-湿度-振动-高度）。

国际标准包括：IEC 60068-2系列（等同GB/T 2423）、MIL-STD-810H、RTCA DO-160、ISO 16750（汽车电气电子设备）等。

七、选型要点

三综合试验箱的选型需以“产品特性为基础，测试目标为导向”，重点关注以下维度：

温湿度参数匹配：根据产品实际使用环境确定温度范围与湿度范围。消费电子通常 -40℃～+85℃ 即可，车载电子需 -40℃～+125℃，航空航天与军工则需 -70℃～+150℃。

振动参数匹配：明确所需振动类型（正弦/随机/冲击）、频率范围、最大加速度及激振力。需确认振动台额定推力是否满足“样品+夹具”总重量的负载要求。

工作室容积：样品体积不应超过工作室有效容积的 20%～35%；发热样品不超过 10%。样品外壁距箱体风道内壁应保持 100～150mm 间距。

温振耦合稳定性：三综合试验的核心难点在于振动台工作时对箱内温湿度场的干扰。选型时应要求供应商提供带振动台运行状态下的温湿度均匀度与波动度实测报告，而非仅关注空载数据。

安全与合规：确保设备具备完善的安全联锁保护系统，并确认设备满足所执行标准对数据溯源与审计记录的要求。

结语

温湿度振动三综合试验箱以其多应力同步耦合的独特能力，已成为航空航天、汽车电子、军工装备及新能源等行业高端产品可靠性验证的核心装备。从机载设备到动力电池，从芯片筛选到整机定型，三综合试验箱始终扮演着产品质量“守门人”的关键角色。

正航仪器作为深耕环境试验设备领域多年的专业制造商，深刻理解不同行业对温湿度振动三综合测试的差异化需求。我们提供全系列三综合试验箱，温度范围覆盖 -70℃ 至 +150℃（可扩展至-90℃到 +200℃），湿度范围覆盖 5%RH 至 98%RH，振动系统支持正弦、随机、冲击等多种波形，频率范围覆盖 2～2500Hz，严格遵循 GB/T 2423、GJB 150、IEC 60068、MIL-STD、ISO 16750 等国内外权威标准。产品采用高效复叠式制冷系统、智能PID控制系统与高精度数字式振动控制仪，温度波动度 ≤±0.5℃，温湿度均匀性在带振工况下依然保持行业领先水平。我们的技术团队可根据您的样品特征、测试标准、场地条件及预算，提供一对一的科学选型建议与全流程非标定制服务。
